Распродажа ADE7759ARSZ

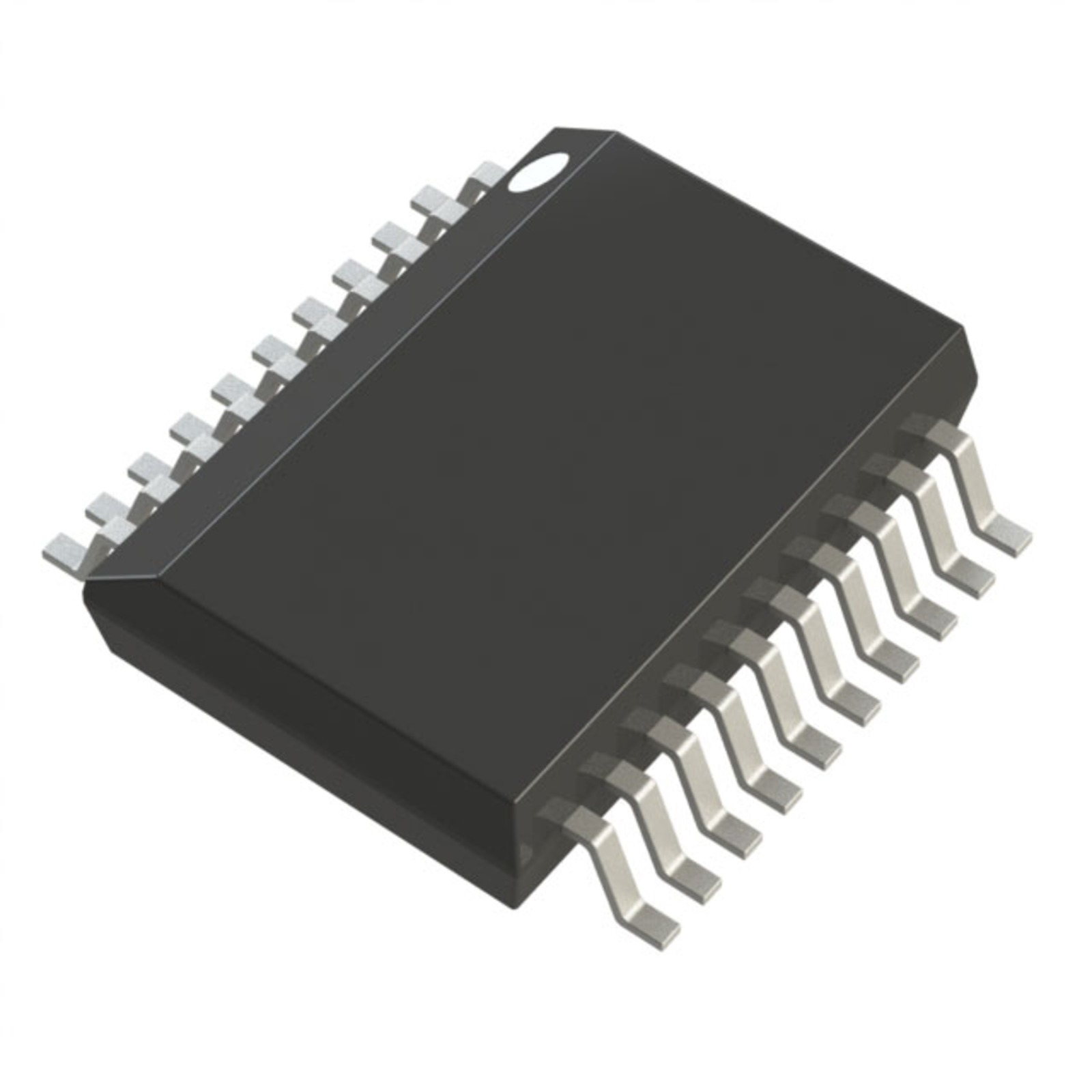

Микросхема учёта энергии ADE7759ARSZ представляет собой специализированный однофазный измерительный ИС с цифровой обработкой сигналов и двумя сигма-дельта АЦП второго порядка. Устройство выполняет измерение активной мощности и энергии, используя встроенные вычислительные блоки и регистры накопления данных. Интегрированный цифровой интегратор позволяет напрямую подключать датчики тока типа Rogowski или другие di/dt-сенсоры без внешнего аналогового интегратора. Поддерживается последовательный интерфейс обмена данными и импульсный выход, частота которого пропорциональна мощности. Измерительный контроллер энергии ADE7759ARSZ содержит встроенный температурный датчик, источник опорного напряжения 2,4 В и схемы калибровки смещения, фазы и мощности. Погрешность измерения активной энергии составляет менее 0,1% в динамическом диапазоне 1000:1, что обеспечивает стабильность показаний при изменении нагрузки. Питание осуществляется от единственного источника 5 В с типичным потреблением около 25 мВт. Корпус SSOP-20 предназначен для поверхностного монтажа в измерительных и энергетических системах. Технические характеристики: – Тип устройства: energy metering IC (single-phase) – Количество АЦП: 2 – Тип АЦП: sigma-delta – Погрешность: ≤0,1% – Напряжение питания: 4,75 В…5,25 В – Потребляемый ток: 3 мА – Опорное напряжение: 2,4 В ±8% – Интерфейс связи: SPI – Рабочая температура: −40 °C…+85 °C – Корпус: SSOP-20
