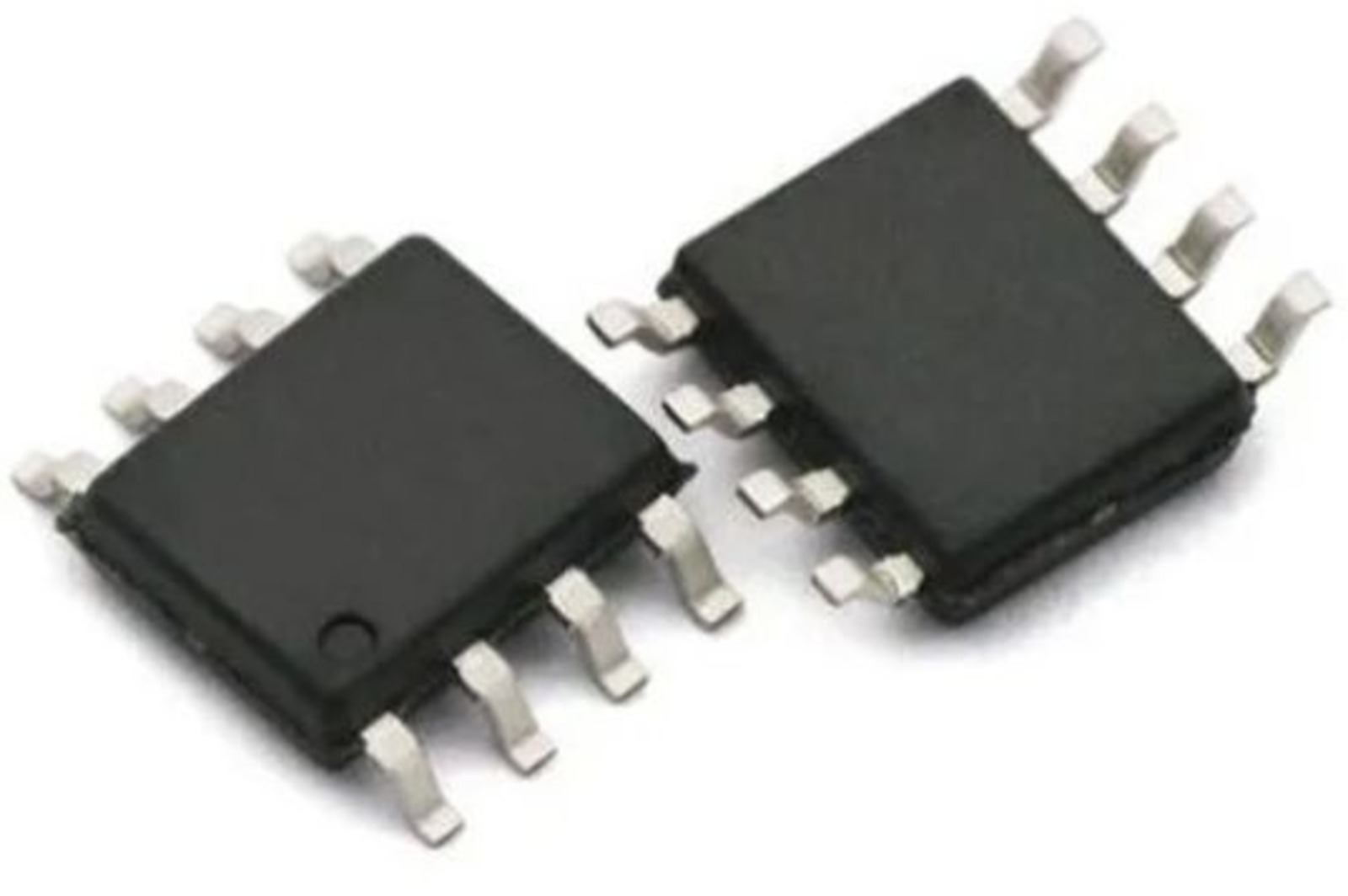

Распродажа HT7L2103
PWM-контроллер драйвера светодиодов с первичной стороны, генератор 500 кГц, диммирование 1–99%, защиты, SOP-8
Товар отсутствует на складе.
Товар можно оформить под заказ.
Информация о продукте
Описание
Светодиодный драйвер контроллер HT7L2103 представляет собой интегрированный ШИМ-контроллер управления источниками питания светодиодных систем с первичным регулированием тока. Микросхема поддерживает различные топологии преобразователей, включая изолированные flyback и DC-DC buck/boost решения. Встроенный генератор настраивается внешним резистором и обеспечивает частоту до 500 кГц. Архитектура включает схемы защиты от короткого замыкания, перенапряжения и перегрева.
Контроллер светодиодного питания HT7L2103 использует режим пониженного энергопотребления и внутреннюю схему плавного запуска для ограничения пусковых токов. Реализована функция частотного джиттера для снижения EMI и встроенная опорная температурно-стабильная ссылка напряжения. Поддерживается PWM-диммирование с диапазоном 1–99 % и точностью шкалы менее 1 %. Корпус SOP-8 обеспечивает компактную интеграцию в импульсные источники питания.
Технические характеристики:
– Тип: LED driver PWM controller
– Максимальная частота: до 500 kHz
– Напряжение питания (предельное): −0.3…30 V
– Диапазон диммирования: 1…99 %
– Порог ограничения тока: 1 V
– Рабочая температура: −40…+85 °C
– Корпус: SOP-8
